概述

　　GW管道式排污泵按裝方便，用途廣泛即可作一般管道泵為高層建筑加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用于作疏水泵，過濾沖洗冷凝循環泵等。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

　　適用范圍

　　適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。

　　使用條件

　　A、管道排污泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米。

　　B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。

　　C、鑄鐵材質的使用范圍這PH5～9。

　　D、不銹鋼材質可使用一般腐蝕性介質。

　　E、使用環境海拔高度不超過1000米，超過以上條件時，應在訂貨時提出，以便為您提供更可靠的產品。

　　注：用戶如有特殊的溫度，介質等要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。

　　特點

　　1、泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。

　　2、大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。

　　3、設計合理，配套電機合理，效率高，噪音低，節能效果顯著。

　　4、機械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。

　　5、泵為立式結構，進出口中心線在同一水平線上，且進出口法蘭規格相同，安裝拆卸十分方便。

　　6、占地面積小，無需建機房，可節省大量基建費用；在電機風葉端加上防護罩，整機可置于室外工作。

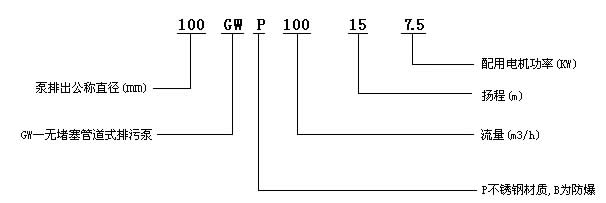

　　型號意義

　　GW型管道排污泵按裝方便，用途廣泛即可作一般管道泵為高層建筑加壓送水之用，又可輸送含有顆粒纖維污水，除適用輸送污水外，還適用于作疏水泵，過濾沖洗冷凝循環泵等。

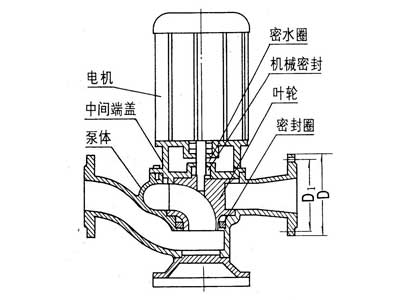

　　泵結構圖

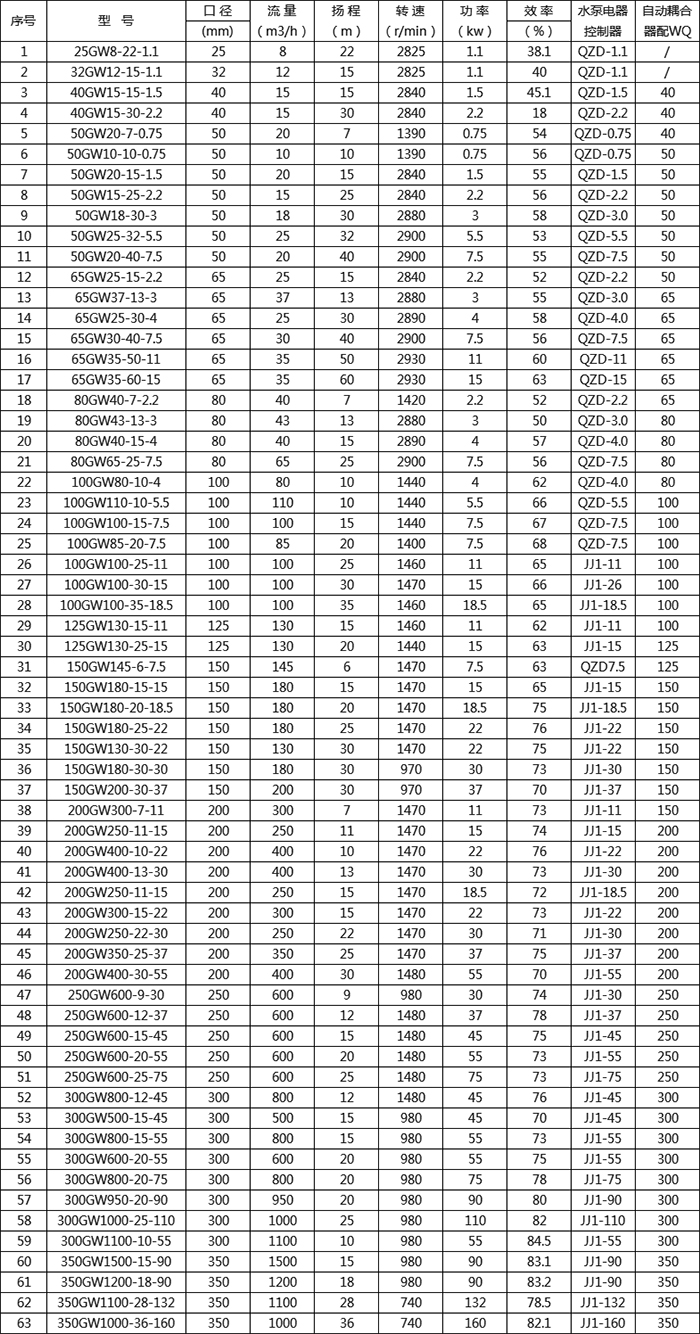

　　性能參數

　　安裝與使用

　　1.首先檢查外部緊固件是否在運輸中松動。

　　2.檢查電源電壓是否符合電機銘牌要求。

　　3.接通電源試轉一下，看葉輪是否按泵上指示意的方向轉，如方向倒轉，將電纜中的任何二相線對調一下即可，試轉時時間不能太久，以免燒毀密封件。

　　4.將泵安裝好、開機運轉。好能將泵底腳螺絲裝上。

　　檢查與維修

　　1.泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低于0.5兆歐，剛必須將定子烘干，待絕緣電阻升高后方可使用。

　　2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。

　　3.當泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。

　　4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。

　　常見故障原因

　　1.不出水，被抽送液體重度與粒度過高；液流道堵塞；葉輪轉向錯；棒料抽進葉輪被卡；管道出口高度超出額定揚程高度。

　　2.流量不足、揚程低。電壓偏低、葉輪轉向錯或耐磨密封磨損；液體重度粒度過高。

　　3.絕緣電阻低，周圍環境潮濕，機械密封嚴重漏水。
