產品概述:

    此款I(lǐng)SWB防爆臥式管道離心泵配備防爆電機，臥式結構，為ISW管道泵的基礎上研發出的產品，此款防爆管道泵適用于煤礦井下，油質輸送，化工領域。可在選型時選擇不銹鋼材質，鑄鋼材質等。此款管道泵性能突出，優點明顯。其產品結構科學，外形工整，使用壽命更是超越過去款式的泵種，它是作為行業的領先水平產品而誕生的。

    產品用途:

    1、ISW型臥式管道離心泵供輸送清水及物理化學性質類似于清水的其它液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度t≤80℃。

    2、ISWR臥式熱水管道泵廣泛適用于：冶金、化工、紡織、造紙以及賓館飯店等鍋爐熱水增壓循環輸送及城市采暖系統，iswr型使用溫度t≤120℃。

    3、ISWH臥式不銹鋼管道離心泵，供輸送不含固體顆粒，具有腐蝕性、粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為-20℃～+120℃。

    4、ISWB防爆臥式管道離心泵供輸送汽油、煤油、柴油等油類產品或易燃、易爆液體，被輸送介質溫度為-20～+120℃。

    產品特色:

    工作平穩：泵軸的肯定同心度及葉輪優良的動態平衡，確保平穩工作，絕無振蕩。

    滴水不漏：不一樣原料的硬質合金密封，確保了不一樣介質運送均無走漏。

    噪音低：兩個低噪音軸承支撐下的水泵，工作平穩，除電機弱小動靜，根本無噪音。

    故障率低：布局簡略合理，有些選用世界一流質量；配套，整機無故障工作時間大大提高。

    修理便利：替換密封、軸承，簡便便利。

    占地更省：出口可向左、向右、向上三個方向，便于管道安置裝置，節約空間。

    ISWD低轉速臥式管道離心泵附件尺寸

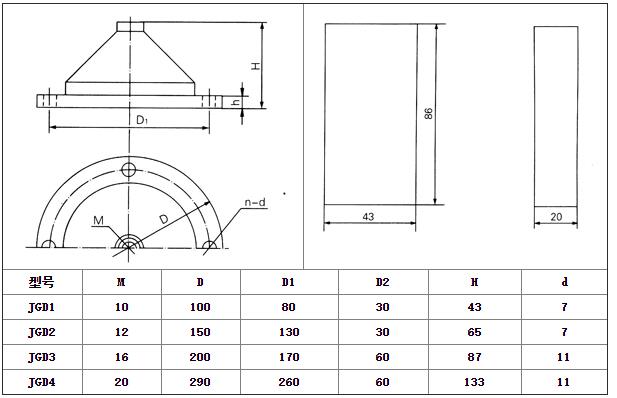

    隔振器安裝尺寸SD型隔振墊0.5基本尺寸

    管道泵隔振器安裝尺寸SD型隔振墊0.5基本尺寸

    安裝方式

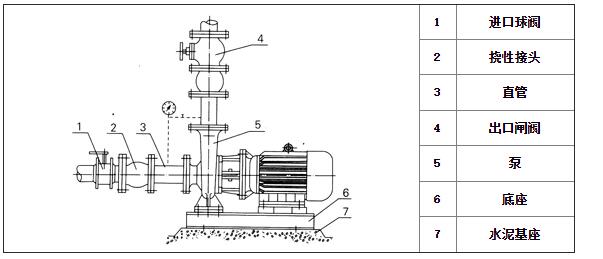

    1．剛性安裝

    管道泵剛性安裝圖

    11KW以上時,隔振器與基礎可鉆膨脹螺栓相聯。說明：7.5KW以下水泵可配隔振墊直接安裝在基礎上。

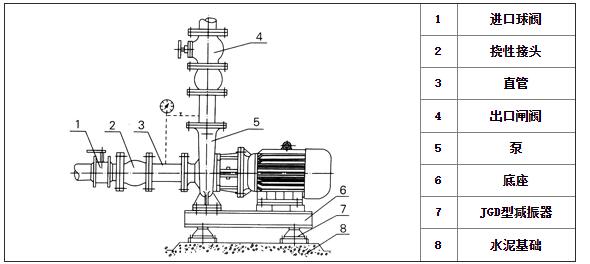

    2．柔性安裝

    管道泵柔性安裝圖

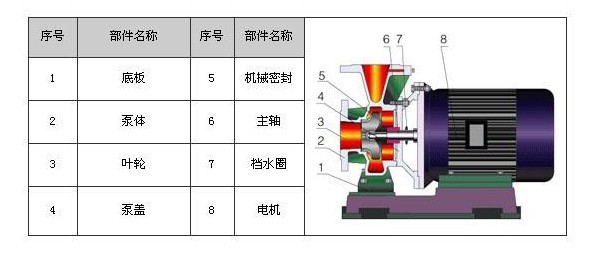

    產品結構
